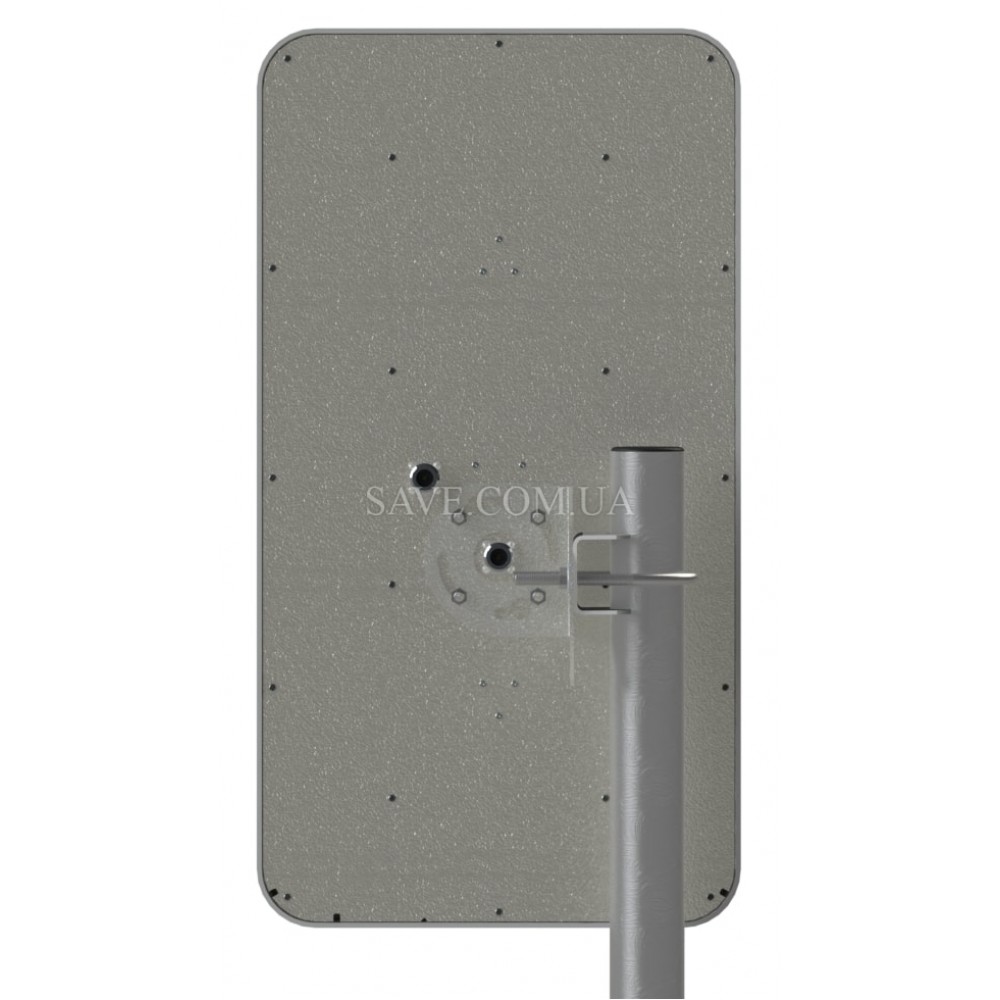

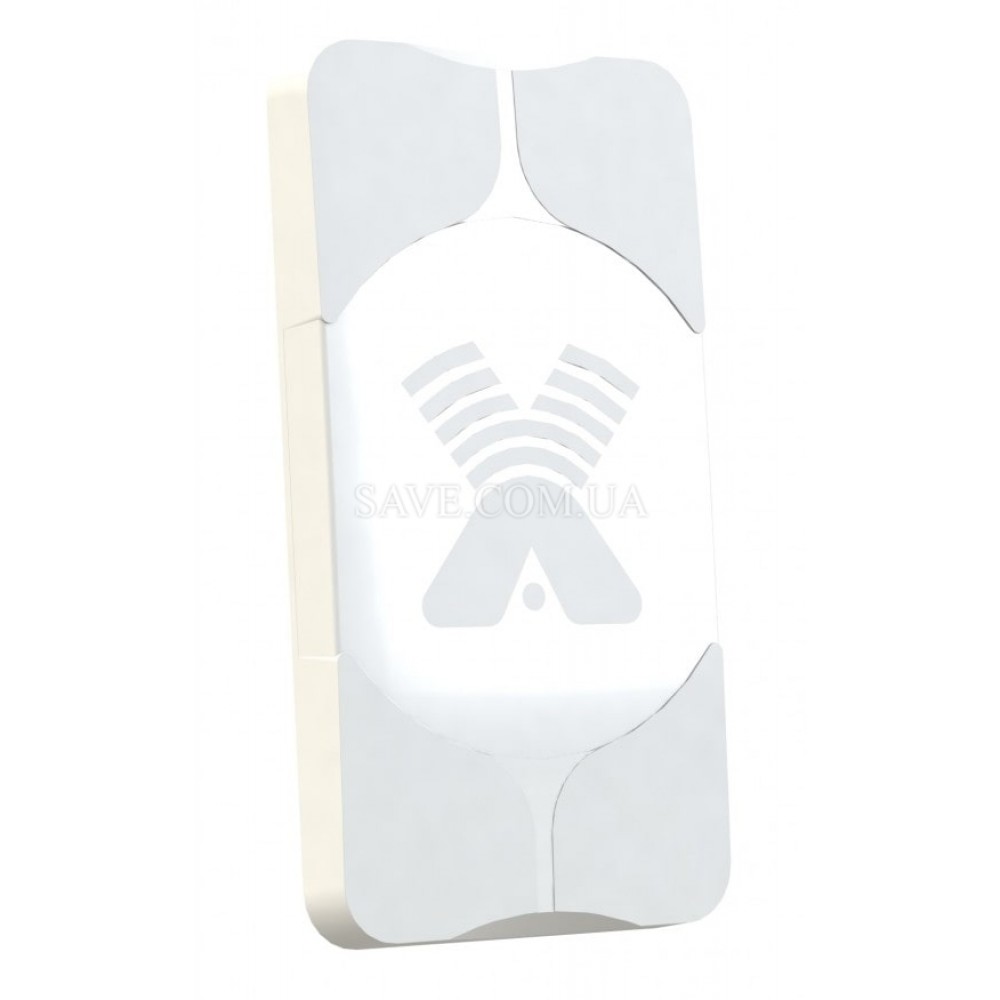

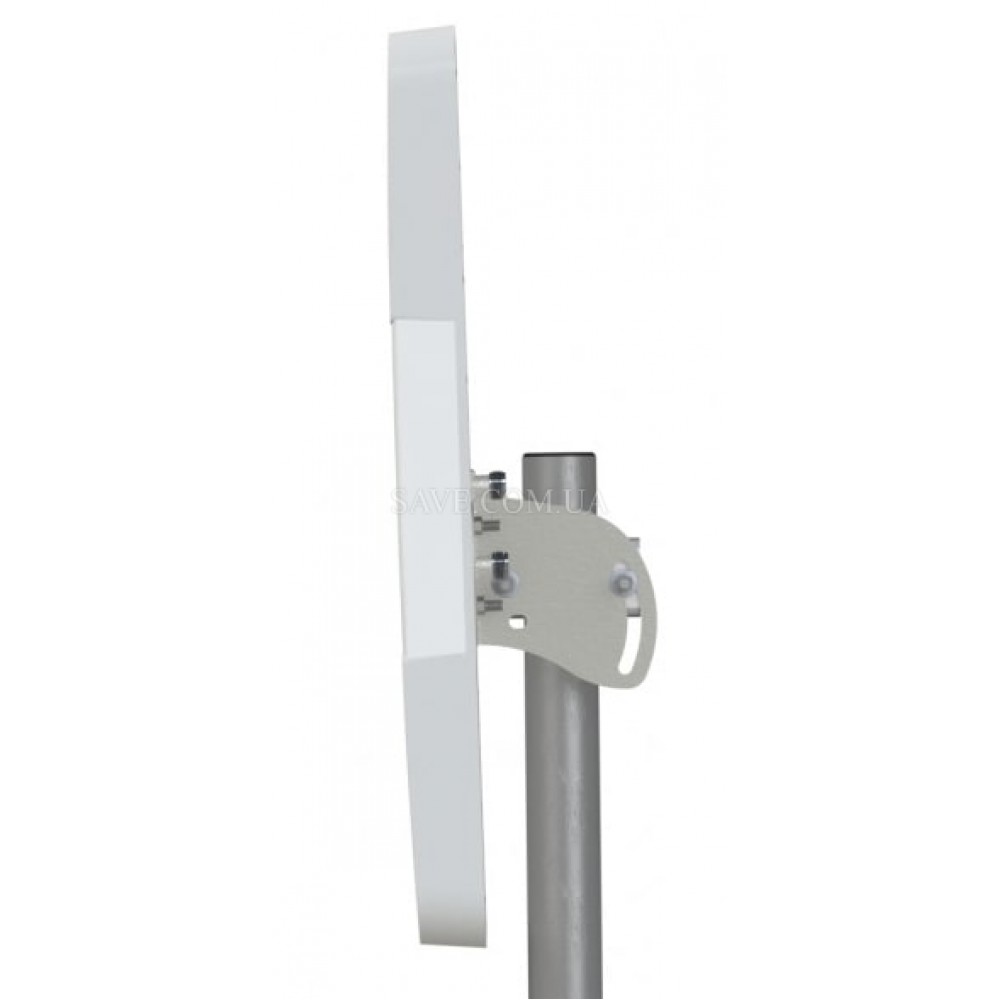

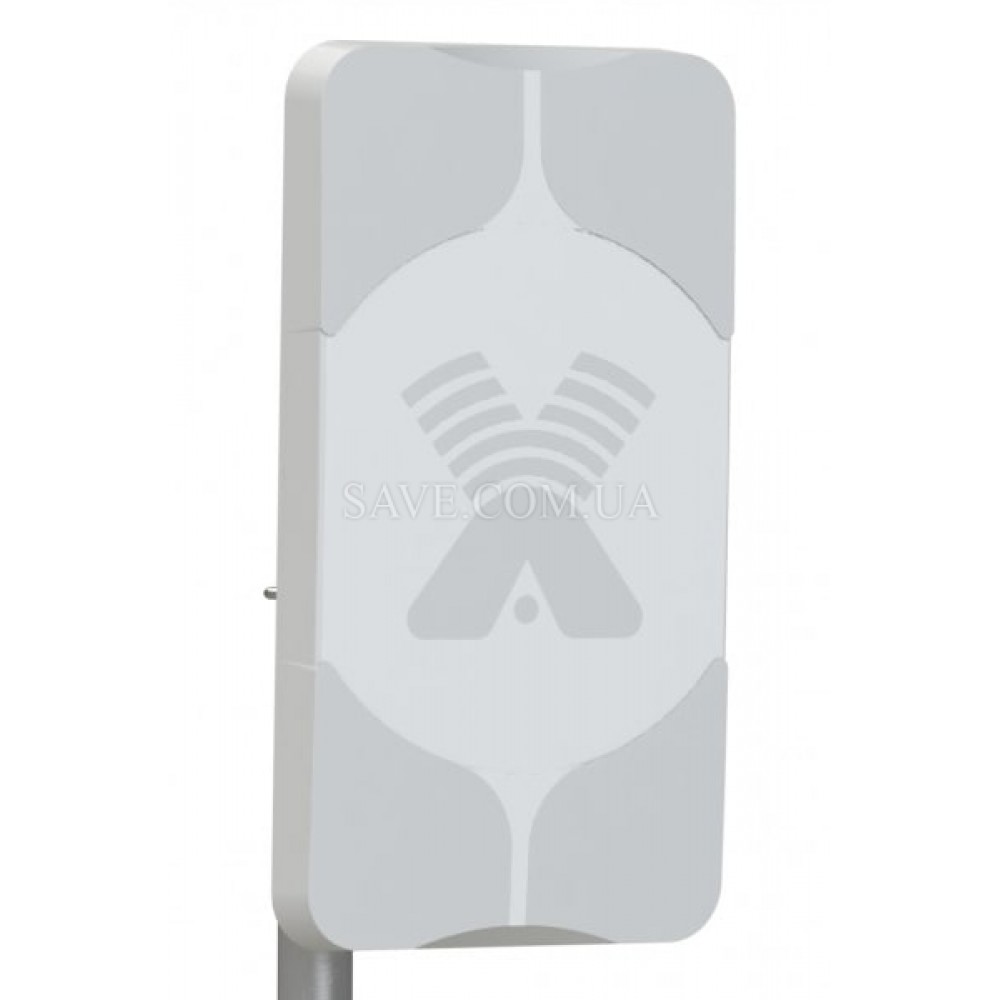

AX-1816PF MIMO 2x2 ANTEX 4G панельная антенна с усилением 16 dBi

Все о товаре
Характеристики
Отзывов
0
Вопросы
0
Продано
Нет в наличии
Артикул: AX-1816PF MIMO 2x2
Производитель: ANTEX
Отзывы: 0
Подобрать аналог?
1 600 грн.
Краткое описание:

Панельная MIMO антенна; усиление 2х 16 dBi; X-pol поляризация; рабочий диапазон частот 1700 - 1880 МГц (2G - GSM1800 и 4G - LTE1800); входное сопротивление 75 Ом; КСВ 1.6; допустимая мощность 10 Вт; 2х F-female разъема подключения; установка на мачту; возможность регулировки угла наклона +/-25°; от -60°C до +80°C; 450x240x50 мм; 1.6 кг; оцинкованная сталь; серый цвет.

Описание

ANTEX AX-1816PF MIMO 2x2 - это панельная 4G антенна с коэффициентом усиления 2х 16 dbi, которая служит для улучшения LTE сигнала и скорости мобильного интернета. Разработана специалистами компании ANTEX и отъюстирована для работы в диапазоне частот 1700 - 1880 МГц (2G - GSM1800 и 4G - LTE1800). Поддерживает технологию MIMO 2x2, то есть оборудована двумя разъемами типа F-female 75 Ом, и позволяет получить скорость интернет соединения более 100 Мб/с. Корпус антенны выполнен из оцинкованной стали и имеет защиту от влаги и пыли по стандарту IP68. Установка производится на мачту, при этом для улучшения уровня сигнала и оптимизации соотношения сигнал/шум имеется возможность регулировки наклона антенны во всех плоскостях.

Основные отличительные особенности:

  • поддержка технологии MIMO 2x2 и Diversity;
  • заявленный коэффициент усиления 2х 16 dbi (увеличение скорости интернет-соединения до 250%);
  • X-pol поляризация;
  • работа в диапазоне частот LTE 1800 МГц (Band 3) - сети Vodafone, Киевстар и Lifecell;
  • встроенные 2х F-female разъема для подключения 75 Ом кабелей;
  • установка на мачту (крепление в комплекте) с возможностью регулировки наклона по всем плоскостям;
  • можно применять в местах где нету прямой видимости базовой станции оператора;
  • рекомендованная максимальная удаленность от базовой станции оператора до 12 км;
  • корпус из оцинкованной стали с защитой по стандарту IP68 (эксплуатация на открытом воздухе при воздействии температурного режима от -60°C до +80°C);
  • простой монтаж и легкая настройка (не требует привлечения специалиста);
  • компактные габариты и уникальный дизайн позволят установить антенну в любом месте при этом не испортить фасад здания.

Диаграммы направленности антенны

Вход Частота
1750МГц 1850МГц

Вход №1:

(горизонтальная плоскость - красным цветом, вертикальная плоскость - синим цветом)

Диаграмма направленности при частоте 1750 МГц для входа №1 Диаграмма направленности при частоте 1850 МГц для входа №1

Вход №2:

(горизонтальная плоскость - красным цветом, вертикальная плоскость - синим цветом)

Диаграмма направленности при частоте 1750 МГц для входа №2 Диаграмма направленности при частоте 1850 МГц для входа №2

Зависимость КСВН от частоты

Зависимость КСВН от частоты для антенны ANTEX AX-1816PF MIMO 2x2

Схема установки 4G антенны

Схема установки 4G антенны ANTEX AX-1816PF MIMO 2x2

Изменение поляризации

Изменение поляризации 4G антенны ANTEX AX-1816PF MIMO 2x2

Характеристики
Технические характеристики антенны ANTEX AX-1816PF MIMO 2x2:
Тип:
панельная 4G антенна (планшетная)
Предназначение:
для усиления уровня и стабильности LTE сигнала, а также увеличения скорости мобильного интернета
Условия применения:
в непрямой видимости базовой станции
Поддержка MIMO:
+
Усиление:
2х 15 - 17 dBi
Рабочий диапазон частот:
1700 - 1880 МГц (LTE1800 - Band 3)
Ширина ДН:
33° - 38° / 16° - 19°
Уровень боковых лепестков:
не более -12 dB
Отношение вперед/назад:
не менее 20 dB
Развязка между входами антенны:
30 дБ
Входное сопротивление:
75 Ом
КСВ в рабочем диапазоне частот:
не более 1.6
Допустимая мощность:
10 Вт
Тип поляризации:
X-pol (вертикальная и горизонтальная)
Поддерживаемые операторы связи:
Vodafone, Киевстар и Lifecell
Излучение:
направленного действия
Максимальная удаленность от базовой станции:
до 12 км
Заявленный уровень усиления скорости мобильного интернета:
до 250% от начальной
Разъемы подключения:
2х F-female
Материал корпуса:
оцинкованная сталь
Материал защитной коробки:
поликарбонат+ABS
Степень защиты от влаги и пыли:
IP68
Крепление:
на трубу (позволяет менять угол наклона по горизонтали и по вертикали)
Изменение угла наклона антенны:
+/-25°
Установка:
на возвышенности (крыша, мачта) в направлении ближайшей базовой станции оператора
Диапазон рабочих температур:
от -60°C до +80°C
Размеры:
450x240x50 мм
Вес:
1.6 кг
Цвет корпуса:
серый
Необходимые комплектующие для установки и подключения (покупаются отдельно):
Коаксиальный кабель с сопротивлением 75 Ом:
2 шт. (рекомендуемая длина не более 10 м)
Кабельный коннектор F-male:
4 шт.
Пигтейл с разъемом CRC9, SMA или TS9:
2 шт.
Комплект поставки:
Антенна:
1 шт.
Комплект крепежа на мачту:
1 шт.
Комплект документации (руководство пользователя, гарантийный талон и т.п.):
1 шт.
Гарантия:
Официальная от производителя:
24 месяца
