Артикул: UMO-3F MIMO 2x2
Виробник: ANTEX
Відгуки:
0
Підібрати аналог?
950 грн.
Короткий опис:
Для офсетної антени діаметром 0.55 – 1.5 м; посилення 9 dBi (без дзеркала); X-pol поляризація (регулювання кута +/-45 °); робочий діапазон частот 1700 – 2700 МГц (стандарти LTE2600, LTE1800, UMTS2100); вхідний опір 75 Ом; КСВ 1.8; допустима потужність 10 Вт; 2х F-female роз'єм підключення; від -60 ° C до +80 ° C; IP68; 140x140x140 мм; Вага: 0.35 кг; матеріал антени – оцинкована сталь + латунь; захисний кожух із полікарбонату.

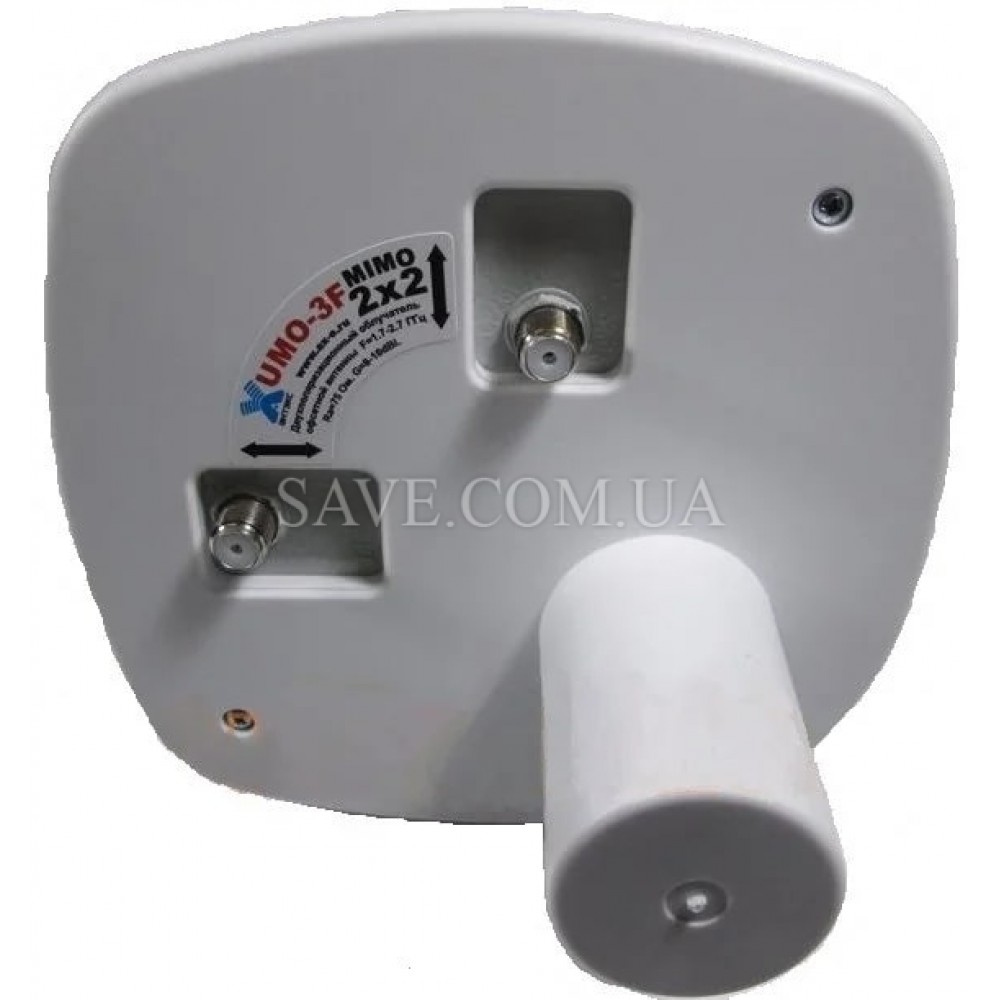

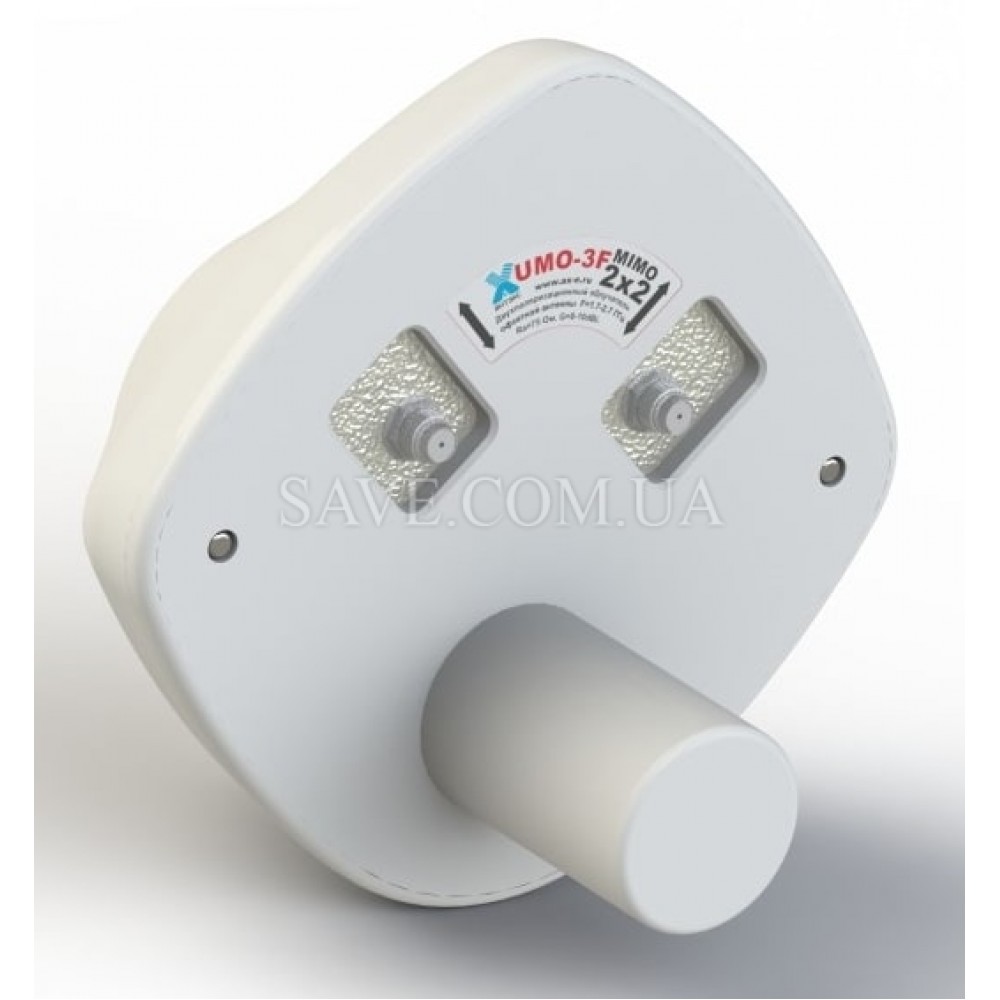

ANTEX UMO-3F MIMO 2x2 - це широкосмуговий 3G/4G опромінювач з підтримкою технології MIMO для офсетної (параболічної) антени діаметром 0.55 - 1.5 м. LTE1800, UMTS2100 та ін.). Сам опромінювач має посилення на рівні 9 dbi, але при використанні його разом з офсетною антеною можна досягти коефіцієнта посилення порядку 30 dbi (LTE2600). Таким чином, завдяки високому коефіцієнту посилення та низькому КСВ можна досягти значного збільшення швидкості інтернет з'єднання (більше 100 Мбіт/с) на значній відстані від базової станції оператора (до 30 км).
Основні відмінні риси:
- робочий діапазон частот від 1700 МГц до 2700 МГц (2G/3G/4G) – мережі Vodafone, Київстар та Lifecell;
- високий коефіцієнт посилення сигналу – 9 dbi (без використання офсетної антени);
- підтримка технології MIMO 2x2 та Diversity;
- X-pol поляризація (по горизонталі та по вертикалі);
- є можливість змінювати кут нахилу поляризації в межах +/- 45° для покращення рівня сигналу та оптимізації співвідношення сигнал/шум;
- 2х F-female роз'єм для підключення опромінювача до антенних входів модему (необхідні 2 пігтейли з роз'ємами F на CRC9, SMA або TS9 залежно від модему та кабель 75 Ом);
- вхідний опір антенних входів 75 Ом (можна використовувати звичайний ТВ кабель);
- наявність захисту від накопичення статичної електрики (виходи антени замкнуті по постійному струму між зовнішнім та внутрішнім провідниками);
- повністю герметична конструкція опромінювача (ступінь захисту IP68);
- корпус опромінювача виготовлений із морозостійких та ультрафіолетостійких матеріалів (експлуатації на відкритому повітрі при впливі температурного режиму від -60°C до +80°C);
- опромінювач просто монтується і легко налаштовується (можна використовувати як самостійно, так і з офсетною антеною).
Зверніть увагу! У нас представлений великий вибір широкосмугових параболічних антен на основі опромінювача ANTEX UMO-3F MIMO 2x2 , в комплекті з якими йде 20 м якісного кабелю з роз'ємами та два пігтейли для підключення модему або Wi-Fi роутера:
- комплект з посиленням 2х 21 dbi (офсетна антена Ø0.5 м, опромінювач, 20 м кабелю, 2 пігтейли на вибір);
- комплект з посиленням 2х 23 dbi (офсетна антена Ø0.6 м, опромінювач, 20 м кабелю, 2 пігтейли на вибір);
- комплект з посиленням 2х 27 dbi (офсетна антена Ø0.7 м, опромінювач, 20 м кабелю, 2 пігтейли на вибір);
- комплект з посиленням 2х30 dbi (офсетна антена Ø0.95 м, опромінювач, 20 м кабелю, 2 пігтейли на вибір).
діаграма спрямованості
|
Вхід |
Частота | |||||
| 1800 МГц | 1900 МГц | 2200 МГц | 2450 МГц | 2500 МГц | 2700 МГц | |
|
Вхід №1: (Вертикальна площина) |
 |
 |
 |
 |
 |
 |
|
Вхід №1: (горизонтальна площина) |
 |
 |
 |
 |
 |
 |
Залежність коефіцієнта посилення від частоти (діаметр дзеркала 0.6 м - чорна , 0.9 м - синя та 1.5 м - червона лінія відповідно)
Залежність КСВ від частоти на входах опромінювача
Залежність коефіцієнта передачі каналів від частоти (розв'язка)

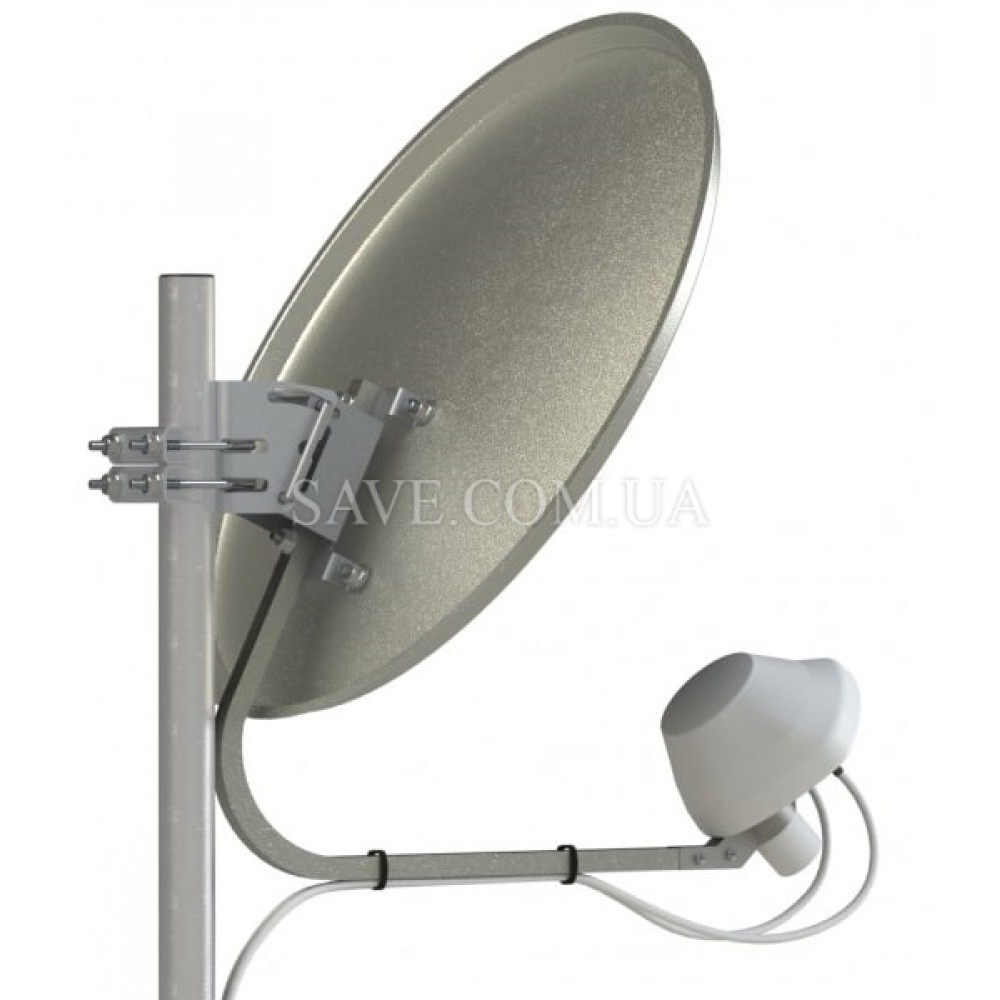

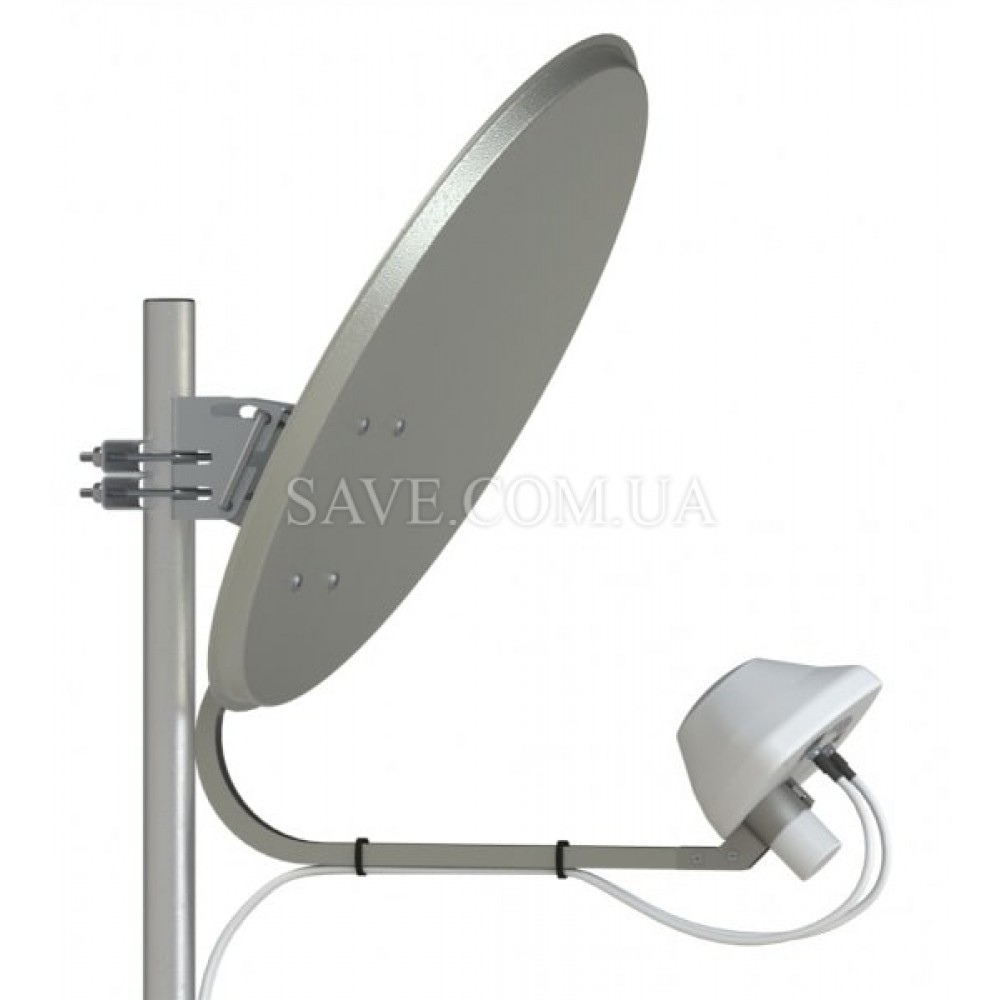

Схема встановлення та налаштування офсетної антени з широкосмуговим опромінювачем
Технічні характеристики антени ANTEX UMO-3F MIMO 2x2:
Тип:
широкосмуговий опромінювач для офсетної дзеркальної антени
Призначення:
для посилення рівня та стабільності 3G, 4G (LTE) сигналу, а також збільшення швидкості мобільного інтернету
Умови застосування:
у непрямій видимості базової станції
Підтримка MIMO:
+
Робочий діапазон частот:
1700 – 2700 МГц
Підтримувані стандарти зв'язку:
LTE1800, LTE2600, UMTS2100, GSM1800 та ін.
Коефіцієнт посилення опромінювача:
9 dBi
Коефіцієнт посилення та ширина ДН з використанням офсетної антени для частоти 1800 МГц (LTE1800):
- Ø0.55 м:
15 dBi / 20 °
- Ø0.6 м:
17.5 dBi / 18 °
- Ø0.9 м:
23 dBi / 12 °
- Ø1.3 м:
26 dBi / 9 °
- Ø1.5 м:
28 dBi / 7 °
Коефіцієнт посилення та ширина ДН з використанням офсетної антени для частоти 2600 МГц (LTE2600):
- Ø0.55 м:
21.5 dBi / 14 °
- Ø0.6 м:
21.5 dBi / 13 °
- Ø0.9 м:
25.5 dBi/9°
- Ø1.3 м:
28 dBi / 6°
- Ø1.5 м:
30 dBi / 5 °
Коефіцієнт посилення та ширина ДН з використанням офсетної антени для частоти 2100 МГц (UMTS2100):
- Ø0.55 м:
17 dBi / 17 °
- Ø0.6 м:
18.5 dBi / 16 °
- Ø0.9 м:
24 dBi / 10 °
- Ø1.3 м:
27 dBi / 8 °
- Ø1.5 м:
29 dBi / 6°
Ширина ДН за рівнем -10 dB:
- у вертикальній площині:
86 ° - 130 °
- у горизонтальній площині:
104 ° - 116 °
Розв'язка між входами:
не менше 28 dB
Вхідний опір:
75 Ом
Роз'єми підключення:
2х F-female
КСВ у робочому діапазоні частот:
трохи більше 1.8
Допустима потужність:
10 Вт
Поляризації:
- Тип:
X-pol
- на вході №1:
вертикальна
- на вході №2:
горизонтальна
Підтримувані оператори зв'язку:
Vodafone, Київстар та Lifecell
Максимальна віддаленість від базової станції:
до 5 км (без офсетної антени)
Заявлений рівень посилення швидкості мобільного інтернету:
до 250% від початкової
Матеріал опромінювача:
оцинкована сталь + латунь
Матеріал захисного кожуха:
полікарбонат+ABS
Ступінь захисту від вологи та пилу:
IP68
Кріплення:

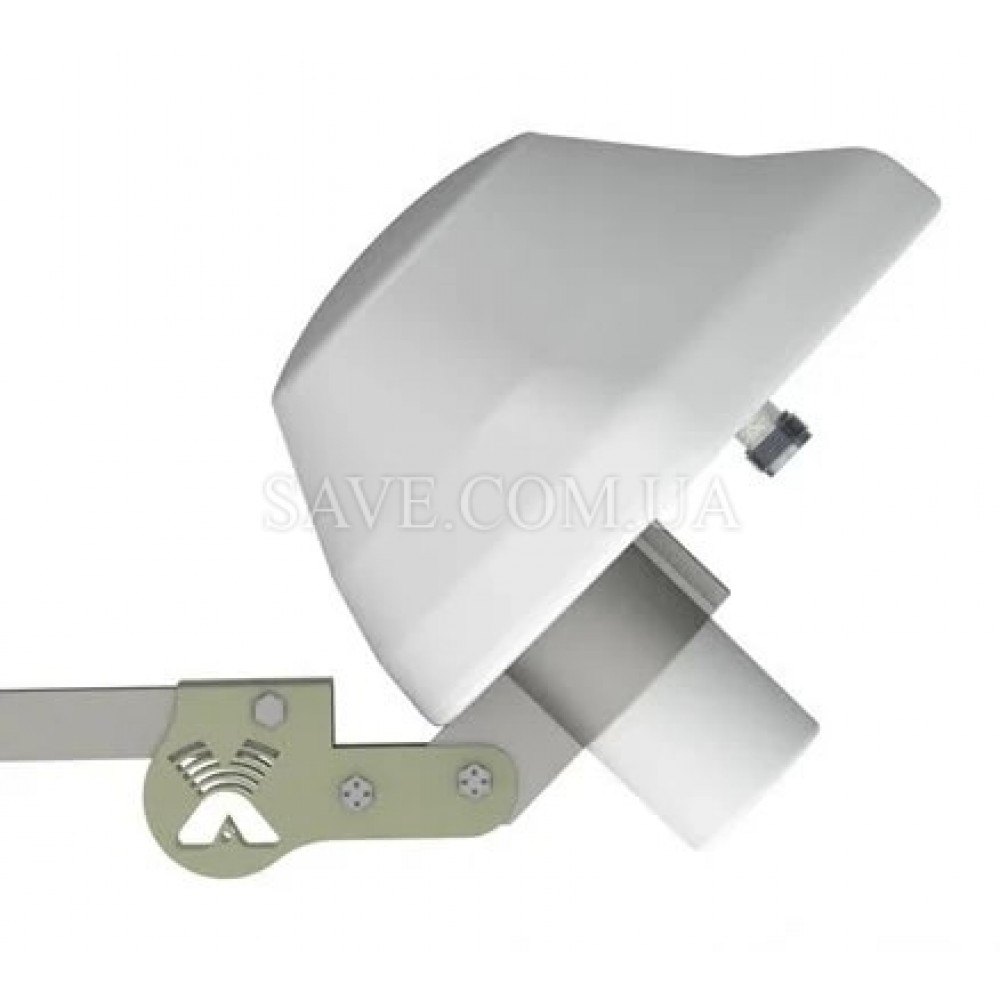

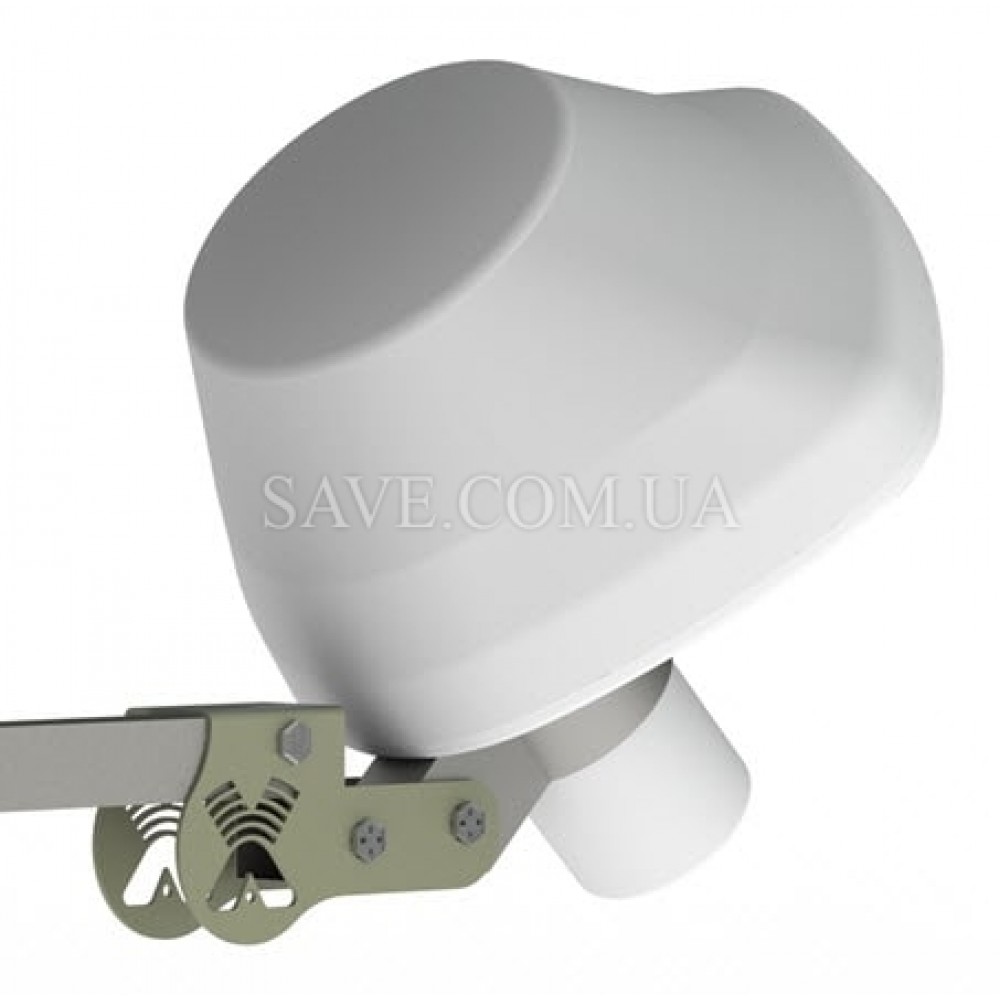

на тримач опромінювача офсетної антени (дозволяє змінювати кут нахилу по горизонталі та по вертикалі)
Зміна кута нахилу:
+/-45°
Діапазон робочих температур:
від -60°C до +80°C
розміри:
140x140x140 мм
Вага:
Вага: 0.35 кг
Колір:
білий (порошкова полімерна фарба)
Необхідні комплектуючі для встановлення та підключення (купуються окремо):
Офсетна антена діаметром 0.55 - 1.5 м:
1 шт. (можна застосовувати і без неї)
Коаксіальний кабель з опором 75 Ом:
2 шт. (рекомендована довжина трохи більше 10 м)
Кабельний конектор F-male:
4 шт.
Пігтейл для з'єднання модему та антени (роз'єми F на CRC9, SMA або TS9):
2 шт.
Комплект поставки:
Опромінювач:
1 шт.

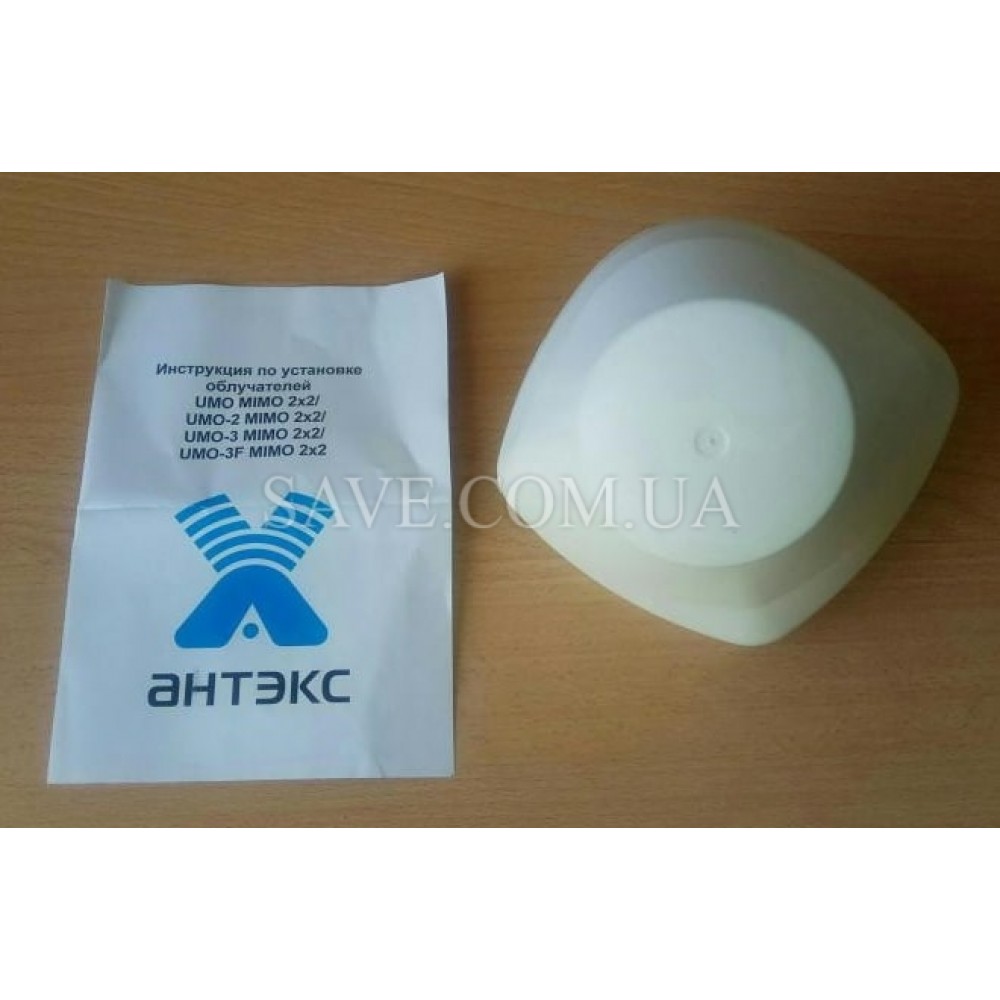

Комплект документації (посібник користувача, гарантійний талон тощо):
1 шт.
Гарантія:
Офіційна від виробника:
24 місяці
