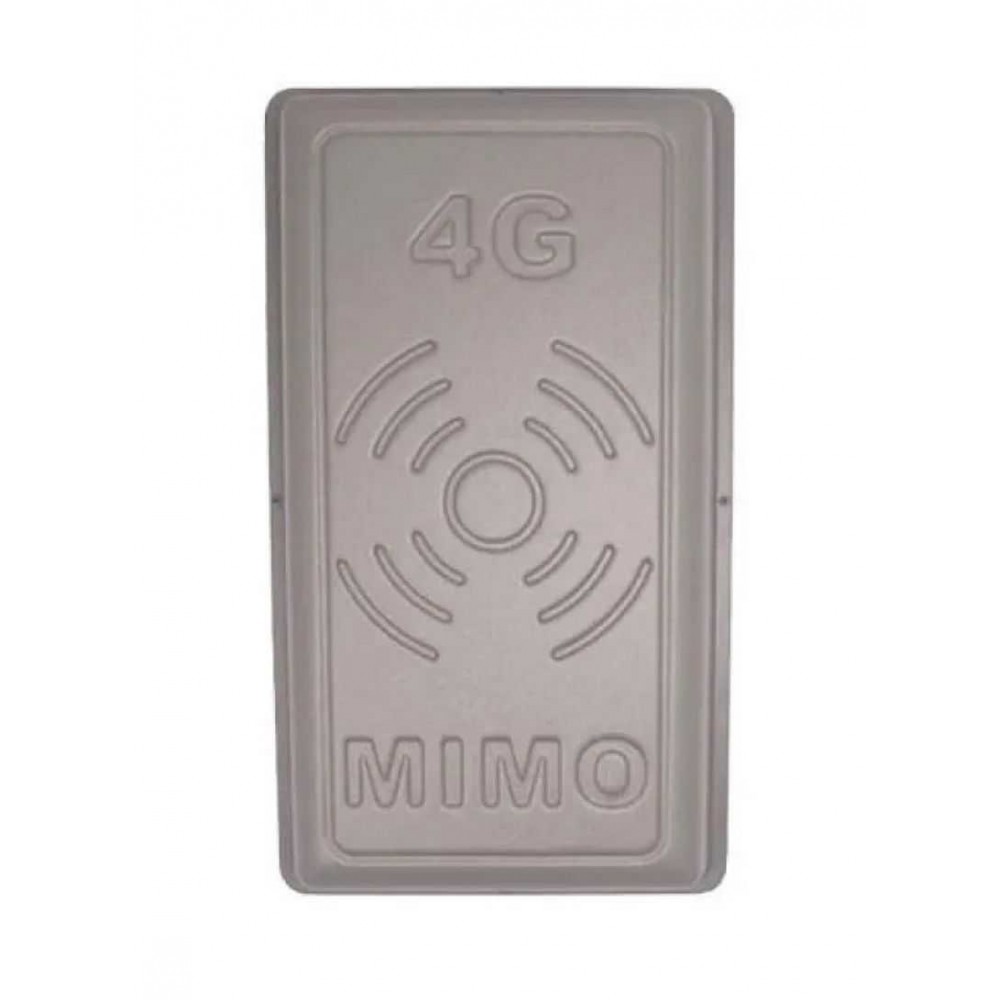

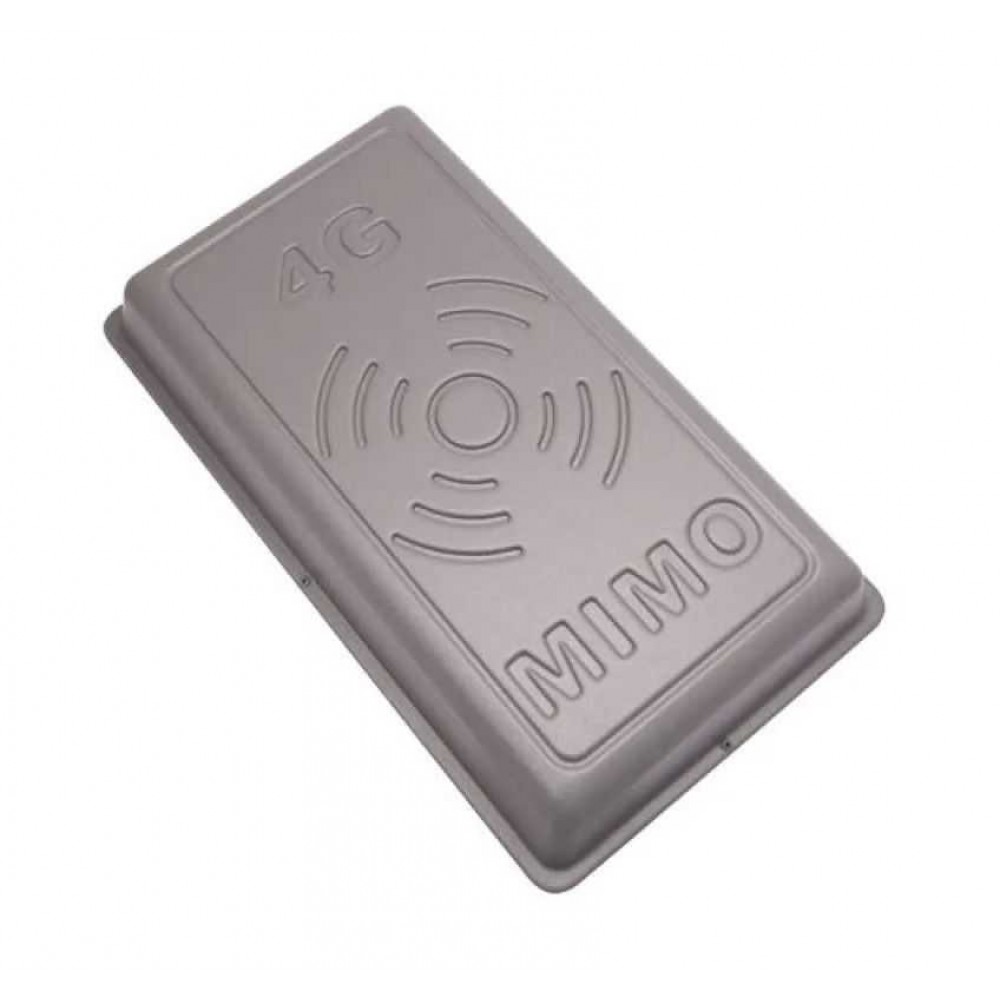

ПЛАНШЕТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi

Все про товар
Характеристики
Відгуків
0
Питання
0
Продано
Немає в наявності
Артикул: ПЛАНШЕТ MIMO 17
Виробник: R-NET
Відгуки: 0
Підібрати аналог?
1 600 грн.
Короткий опис:

Широкосмугова панельна MIMO антена; посилення 2х17 dBi; Х поляризація (горизонтальна/вертикальна); робочий діапазон частот 824 – 960/1700 – 2700 МГц (стандарти WIMAX, LTE900, LTE1800, LTE2600, UMTS2100, GSM1800 та Wi-Fi IEEE 802.11b, g, n); вхідний опір 50 Ом; КСВ трохи більше 2; допустима потужність 20 Вт; 2х F-female роз'єм підключення 50 Ом; встановлення на щоглу Ø25 - 48 мм; можливість регулювання кута нахилу +/-45 °; до 15 км. від БС; від -60 ° C до +60 ° C; 445x225x75 мм; 1,5 кг; матеріали: корпус – ABS пластик, випромінювач – оцинкована сталь; білий колір.

Опис

R-Net ПЛАНШЕТ MIMO 17 – це панельна 3G/4G антена Українського виробництва. Працює як у низькому діапазоні частот від 824 до 960 МГц , так і в середньому/високому від 1700 до 2700 МГц , що охоплює всі стандарти зв'язку ( LTE900, LTE1800, LTE2600, UMTS2100, GSM800, GSM180, GSM180 . Дана антена працюватиме як у 3G, так і в 4G мережах таких операторів як Vodafone, Київстар та Lifecell , а також у мережах інших операторів, які надають послуги в даному діапазоні частот.

Ідеально підійде для організації LTE інтернету на віддалених від базової станції оператора ділянках (будинок у селі, заміська дача, котедж тощо). Завдяки високому коефіцієнту посилення 2х17 db i , а також підтримці технології MIMO 2x2 , ця антена ефективно працюватиме на відстані близько 15 км від базової станції оператора. Але, варто враховувати, що при складному рельєфі та в умовах поганої видимості базової станції ефективність антени істотно знижується! В даному випадку вказано граничну дальність дії антени на частоті 900 МГц, на більш високих частотах дальність дії антени знижується!

Для підключення антени до роутера або модему передбачені 2х F- female роз'єми з вхідним опором 50 Ом . Як фідери підключення антени до модему можна використовувати як звичайні телевізійні кабелі з хвильовим опором 75 Ом, так і дорожчі кабелі з хвильовим опором 50 Ом . Наша рекомендація використовувати спеціалізований кабель, наприклад, RunBit 3D-FB або аналоги з низькими втратами сигналу.

Щоб уникнути великих втрат корисного сигналу у фідерній лінії, рекомендована довжина кабелів не повинна перевищувати 10 м (краще менше). У разі впевненого прийому антени, кабельні лінії можна збільшити!

Установку антени R-Net ПЛАНШЕТ MIMO 17 краще проводити на окрему щоглу, при цьому варто враховувати граничне вітрове навантаження на рівні 25 м/с . Сам процес встановлення та юстування антени на базову станцію досить простий і не вимагає залучення спеціалістів. При правильній установці швидкість інтернет з'єднання може зрости до 250% від початкової.

Основні відмінні риси:

  • широкий діапазон підтримуваних частот 824-960/1700-2700 МГц ;
  • повна сумісність із мережами Vodafone, Київстар, Lifecell та інших операторів на території України ;
  • підтримка технології MIMO 2x2 ;
  • високий коефіцієнт посилення до 2х17 dbi на високих частотах ;
  • прийом сигналу в горизонтальній та вертикальній поляризації;
  • підтримка X-pol поляризації;
  • можливість повороту антени у вертикальній площині в діапазоні +/-45 ° (X-pol поляризація);
  • 2х F-female роз'єм з вхідним опором 50 Ом (можливо використовувати звичайний телевізійний кабель для підключення до модему/роутера - не більше 10 м);
  • установка на щоглу (кріплення в комплекті) з можливістю регулювання нахилу та повороту;
  • можна застосовувати в місцях де немає прямої видимості базової станції оператора (працює з відбитим сигналом) ;
  • ефективна на відстані до 15 км від базової станції мобільного оператора (за умови рівного рельєфу та прямої видимості базової станції) ;
  • повністю герметичний корпус (захист за стандартом IP68);
  • експлуатація на відкритому повітрі при впливі ультрафіолету та температур в діапазоні від -60°C до +60°C;
  • простий монтаж та легке налаштування на базову станцію (не вимагає залучення спеціаліста).

Схема встановлення антени

Схема установки широкополосной MIMO антенны R-Net ПЛАНШЕТ MIMO 17

Зміна поляризації

Изменение поляризации широкополосной MIMO антенны R-Net ПЛАНШЕТ MIMO 17



Залежність КСВ на вході антени від частоти

Зависимость КСВ на входе от частоты для антенны R-Net ПЛАНШЕТ MIMO 17

Характеристики
Технічні характеристики:
Тип:
синфазна решітка
Призначення:
для посилення рівня та стабільності 2G, 3G, 4G (LTE) та Wi-Fi сигналів, а також збільшення швидкості мобільного інтернету
Умови застосування:
у непрямій видимості базової станції при відносно рівному рельєфі місцевості
Робочий діапазон частот:
824 – 960 / 1700 – 2700 МГц
Підтримка MIMO:
2x2
Максимальний коефіцієнт посилення:
до 2x17 dBi
Підтримувані стандарти зв'язку:
LTE900, LTE1800, LTE2600, UMTS2100, GSM1800 та WI-FI (IEEE 802.11b, g, n)
Коефіцієнт посилення антени залежно від частоти:

- 900 МГц (LTE-900):
2x13 dBi
- 1800 МГц (LTE-1800):
2x15 dBi
- 2100 МГц (UMTS-2100):
2x16 dBi
- 2600 МГц (LTE-2600):
2x17 dBi
Ширина діаграми спрямованості:
до 35 °
- по горизонталі:
38 - 52°
- по вертикалі:
36 - 65 °
Електрична схема:
короткозамкнута
Вхідний опір:
50 Ом
КСВ у робочому діапазоні частот:
не більше 2 у всьому діапазоні частот
Допустима потужність:
20 Вт
Поляризації:
горизонтальна/вертикальна/X-pol
Підтримувані оператори зв'язку:
Vodafone, Київстар, Lifecell та ін.
Випромінювання:
спрямованої дії
Максимальна віддаленість від базової станції:
до 15 км за умови відносно рівного рельєфу з перепадами висоти на рівні 10 м
Заявлений рівень посилення швидкості мобільного інтернету:
до 250% від початкової
Роз'єми підключення:
2х F-female
Грозозахист:
вбудована
Матеріали:

- Випромінювач:
оцинкована сталь
- корпус:
ABS пластик
Ступінь захисту від вологи та пилу:
IP68
Допустима швидкість вітру:
25 м/с
Кріплення:
на трубу Ø25 - 48 мм (дозволяє змінювати кут нахилу по горизонталі та по вертикалі)
Зміна кута нахилу антени (X поляризація):
+/-45°
Встановлення:
на височині (дах, щогла) у напрямку найближчої базової станції оператора
Діапазон робочих температур:
від -60°C до +60°C
розміри:
445x225x75 мм
Вага:
1.5 кг
Колір корпусу:
сірий
Необхідні комплектуючі для встановлення та підключення (купуються окремо):
Коаксіальний кабель із опором 50 або 75 Ом:
2 шт. (рекомендована довжина трохи більше 10 м)
Кабельний конектор F-male:
4 шт.
Пігтейл із роз'ємом CRC9, SMA або TS9:
2 шт.

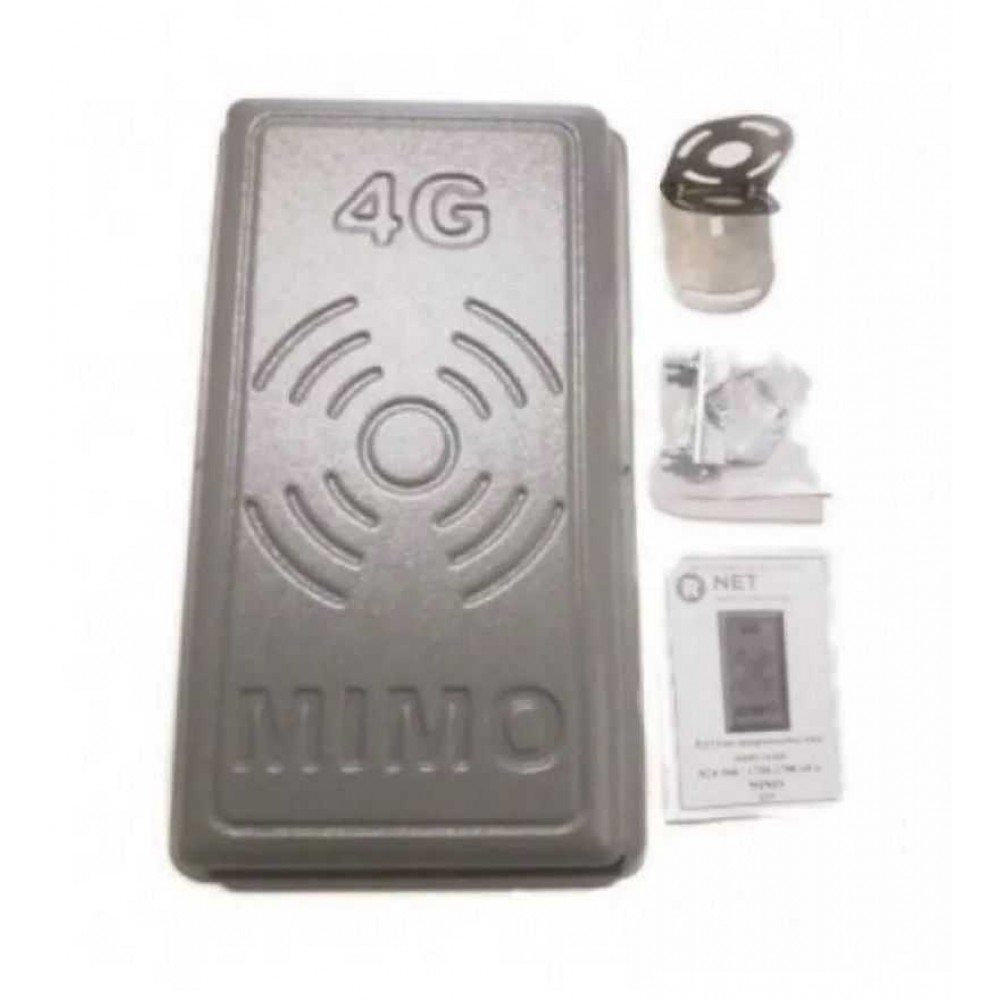

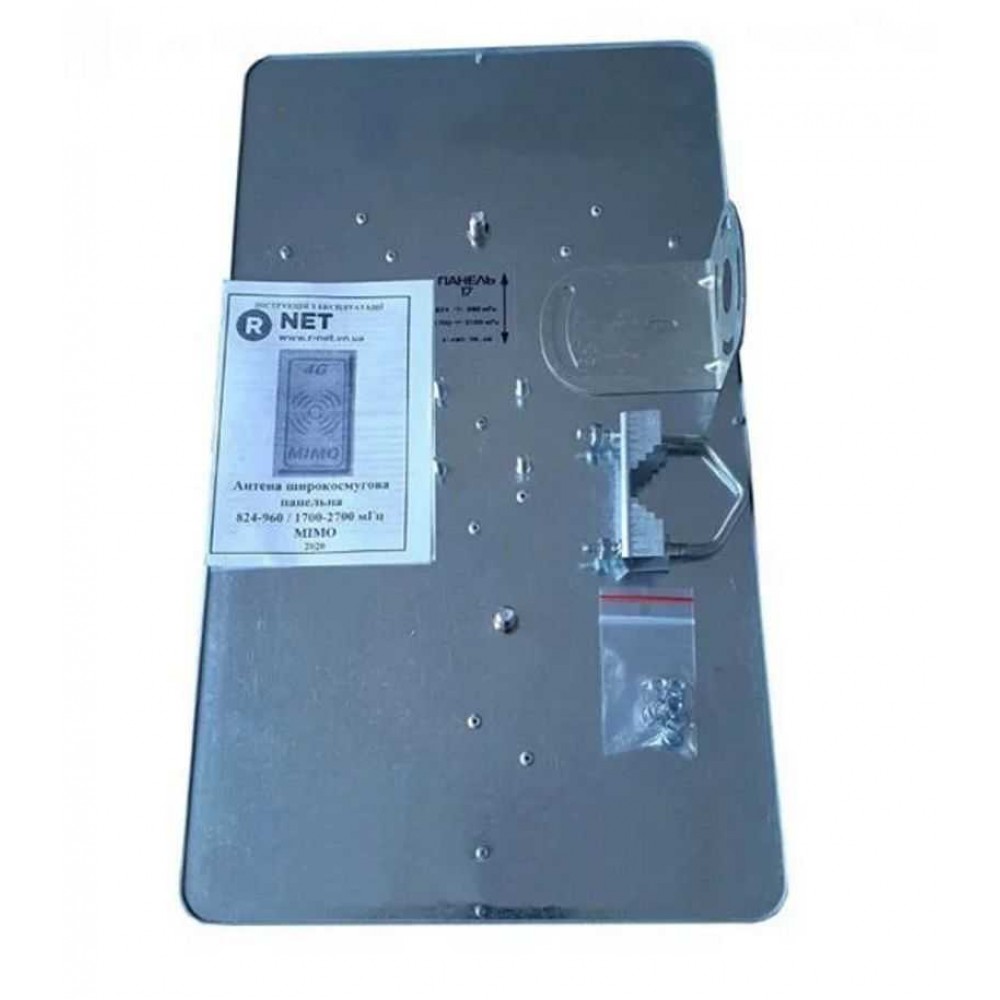

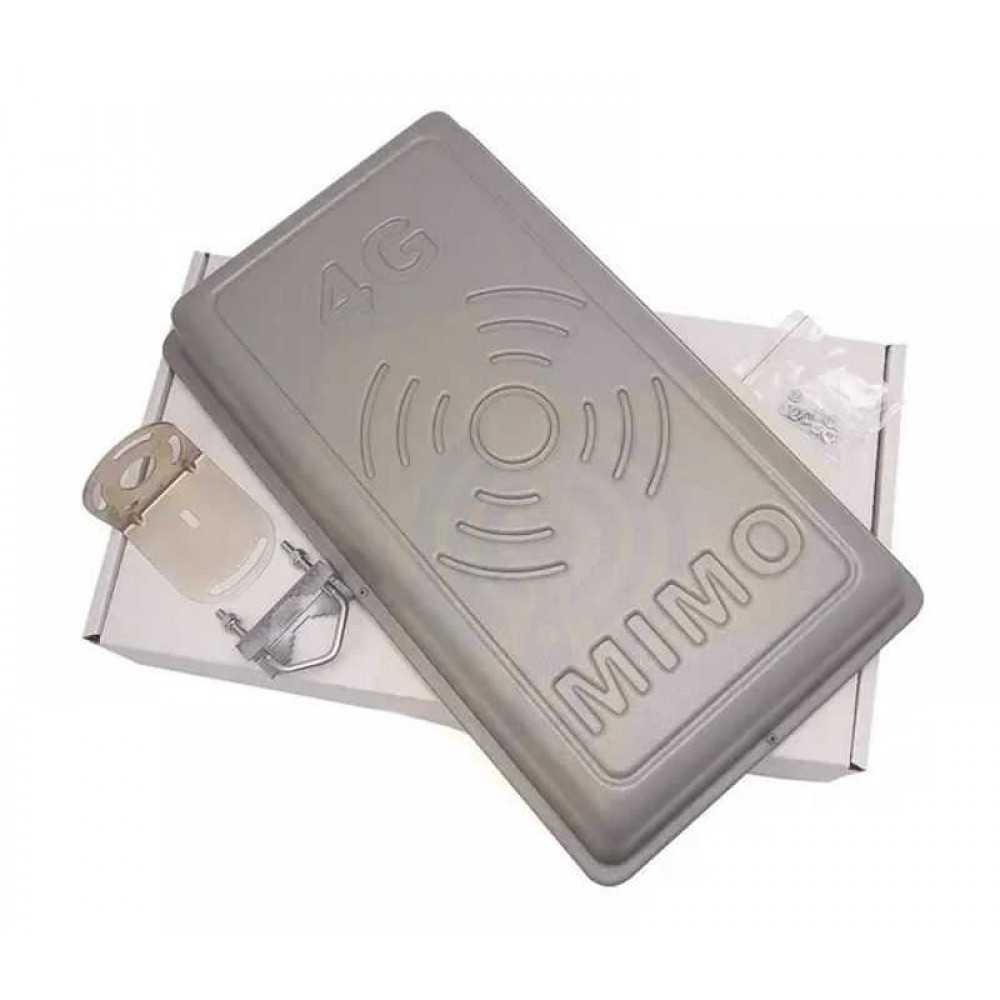

Комплект поставки:
Антена:
1 шт.
Комплект кріплення на щоглу:
1 шт.
Комплект документації (посібник користувача, гарантійний талон тощо):
1 шт.
Гарантія:
Офіційна від виробника:
12 місяців
