КВАДРАТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi
КВАДРАТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi КВАДРАТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi КВАДРАТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi КВАДРАТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi КВАДРАТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi КВАДРАТ MIMO 17 R-NET Широкосмугова панельна 3G/4G антена з посиленням 2х17 dBi
Артикул: 104043
Виробник: R-NET
Відгуки: 0
1 063 грн.
Короткий опис:

Широкосмугова панельна MIMO антена; посилення 2х17 dBi; Х поляризація (горизонтальна/вертикальна); робочий діапазон частот 1700 – 2700 МГц (стандарти WIMAX, LTE1800, LTE2600, UMTS2100, GSM1800 та Wi-Fi IEEE 802.11b, g, n); вхідний опір 50 Ом; КСВ трохи більше 1.6; допустима потужність 10 Вт; 2х F-female роз'єм підключення 75 Ом; встановлення на щоглу Ø25 - 48 мм; можливість регулювання кута нахилу +/-45 °; до 10 км. від БС; від -60 ° C до +60 ° C; 200x200x40 мм; Вага: 0.75 кг; матеріали: корпус – ABS пластик, випромінювач – оцинкована сталь; білий колір.

Опис

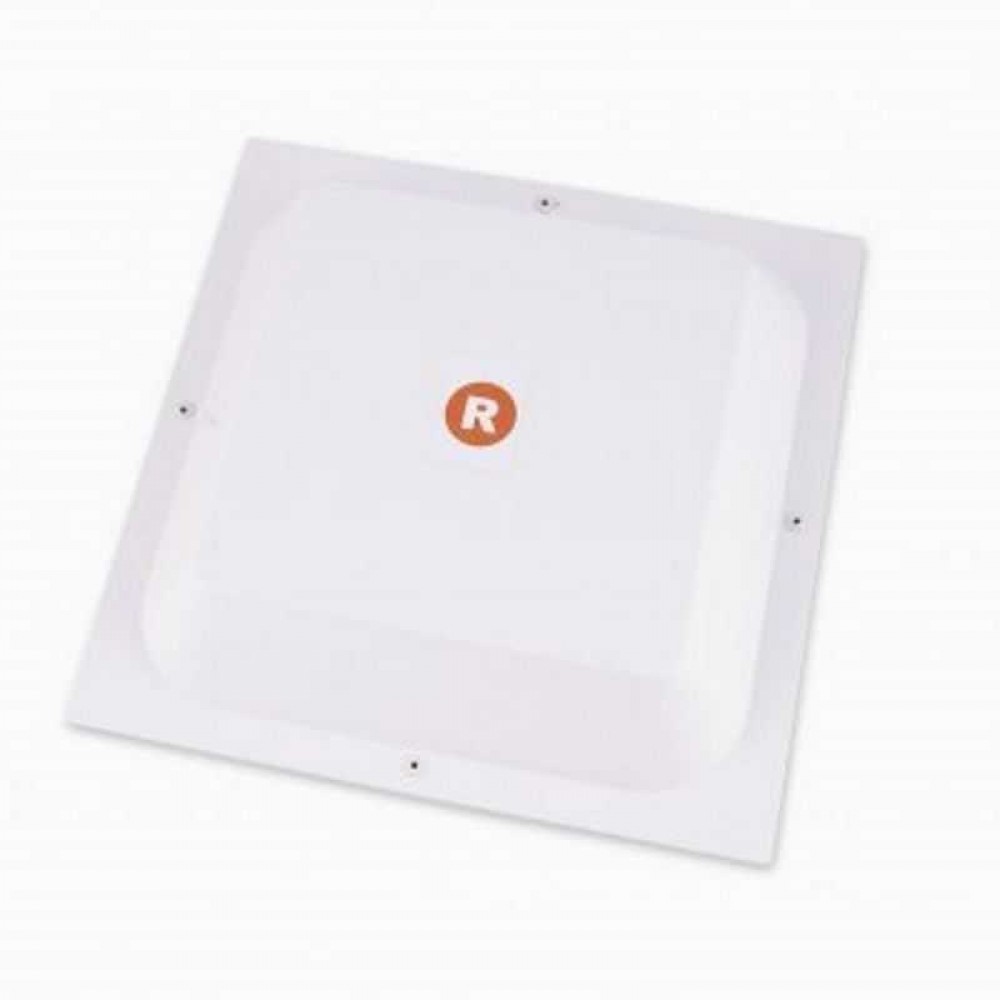

R-Net КВАДРАТ MIMO 17 – це панельна 3G/4G антена Українського виробництва. Працює в широкому діапазоні частот від 1700 до 2700 МГц , що охоплює більшість стандартів зв'язку (LTE1800, LTE2600, UMTS2100, GSM1800 та ін.) , які доступні в Україні. Дана антена працюватиме як у 3G, так і в 4G мережах таких операторів як Vodafone, Київстар та Lifecell , а також у мережах інших операторів, які надають послуги в даному діапазоні частот.

Антена КВАДРАТ MIMO 17 ідеально підійде для організації LTE інтернету на віддалених від базової станції оператора ділянках (будинок у селі, заміська дача, котедж тощо). Завдяки високому коефіцієнту посилення 2х17 db i , а також підтримці технології MIMO 2x2 , ця антена ефективно працюватиме на відстані близько 10 км від базової станції оператора. Але, варто враховувати, що при складному рельєфі та в умовах поганої видимості базової станції ефективність антени істотно знижується!

Для підключення антени до роутера або модему передбачені 2х F- female роз'єми з вхідним опором 75 Ом . Як фідери підключення антени до модему можна використовувати як звичайні телевізійні кабелі з хвильовим опором 75 Ом, так і дорожчі кабелі з хвильовим опором 50 Ом . Наша рекомендація використовувати спеціалізований кабель, наприклад,RunBit3D-FB або аналоги з низькими втратами сигналу.

Щоб уникнути великих втрат корисного сигналу у фідерній лінії, рекомендована довжина кабелів не повинна перевищувати 10 м (краще менше). У разі впевненого прийому антени, кабельні лінії можна збільшити!

Установку антени R-Net КВАДРАТ MIMO 17 краще проводити на окрему щоглу, при цьому варто враховувати граничне вітрове навантаження на рівні 25 м/с . Сам процес встановлення та юстування антени на базову станцію досить простий і не вимагає залучення спеціалістів. При правильній установці швидкість інтернет з'єднання може зрости до 250% від початкової.

Схема встановлення антени

Схема установки широкополосной MIMO антенны R-Net КВАДРАТ MIMO 17

Зміна поляризації

Изменение поляризации широкополосной MIMO антенны R-Net КВАДРАТ MIMO 17

Характеристики
Технічні характеристики:
Тип:
синфазна решітка
Призначення:
для посилення рівня та стабільності 2G, 3G, 4G (LTE) та Wi-Fi сигналів, а також збільшення швидкості мобільного інтернету
Умови застосування:
у непрямій видимості базової станції при відносно рівному рельєфі місцевості
Робочий діапазон частот:
1700 – 2700 МГц
Підтримка MIMO:
2x2
Максимальний коефіцієнт посилення:
до 2x17 dBi
Підтримувані стандарти зв'язку:
LTE1800, LTE2600, UMTS2100, GSM1800 та WI-FI (IEEE 802.11b, g, n)
Коефіцієнт посилення антени залежно від частоти:

- 1800 МГц (LTE-1800):
2x15 dBi
- 2100 МГц (UMTS-2100):
2x16 dBi
- 2600 МГц (LTE-2600):
2x17 dBi
Ширина діаграми спрямованості по горизонталі:
до 35 °
Електрична схема:
короткозамкнута
Вхідний опір:
75 Ом
КСВ у робочому діапазоні частот:
трохи більше 1.6
Допустима потужність:
10 Вт
Поляризації:
горизонтальна/вертикальна/X-pol
Підтримувані оператори зв'язку:
Vodafone, Київстар, Lifecell та ін.
Випромінювання:
спрямованої дії
Максимальна віддаленість від базової станції:
до 10 км за умови щодо рівного рельєфу з перепадами висоти на рівні 10 м
Заявлений рівень посилення швидкості мобільного інтернету:
до 250% від початкової

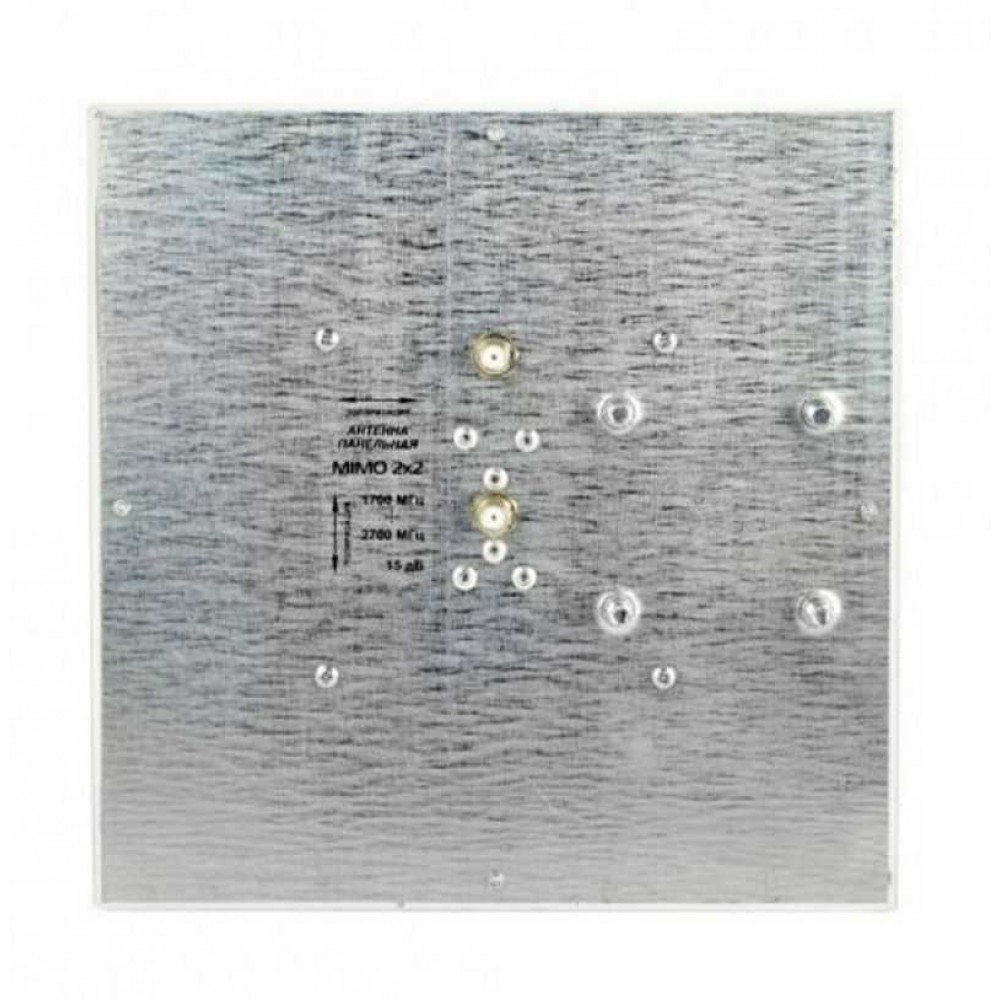

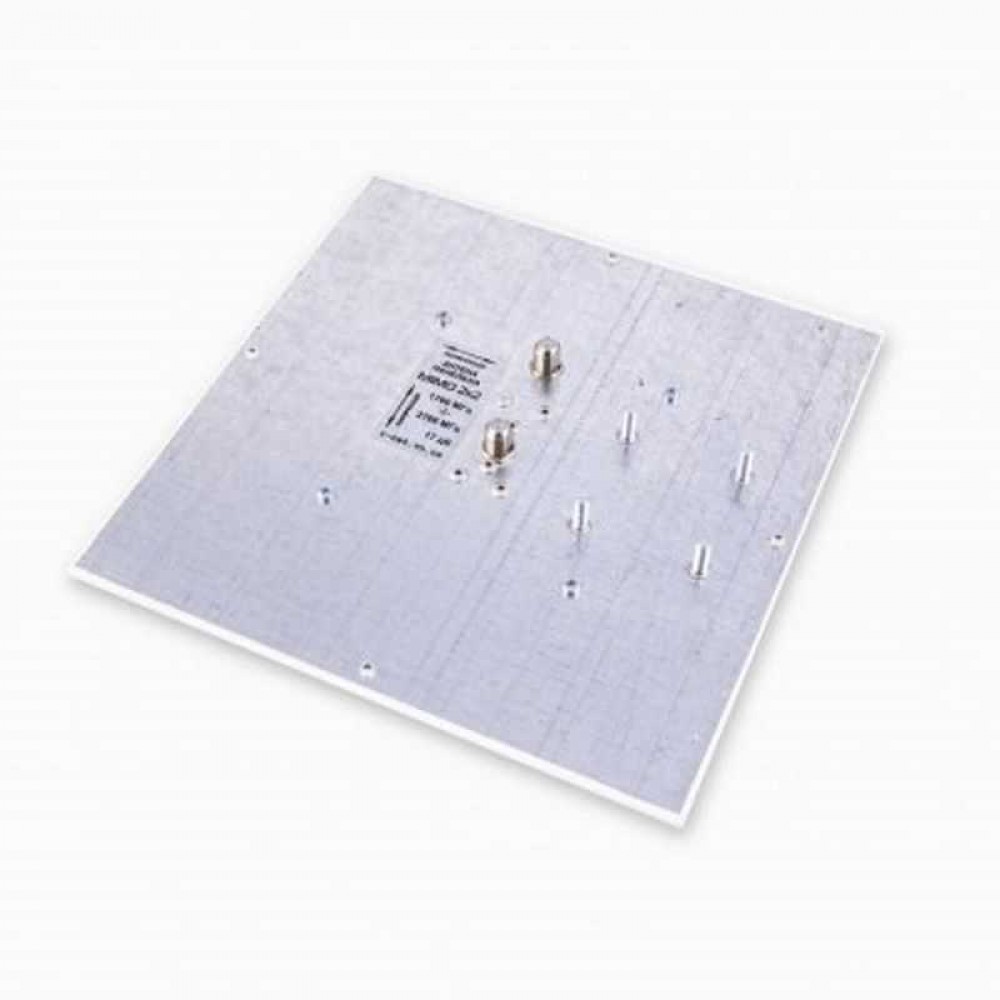

Роз'єми підключення:
2х F-female
Грозозахист:
вбудована
Матеріали:

- Випромінювач:
оцинкована сталь
- корпус:
ABS пластик
Ступінь захисту від вологи та пилу:
IP68
Допустима швидкість вітру:
25 м/с
Кріплення:
на трубу Ø25 - 48 мм (дозволяє змінювати кут нахилу по горизонталі та по вертикалі)
Зміна кута нахилу антени (X поляризація):
+/-45°
Встановлення:
на височині (дах, щогла) у напрямку найближчої базової станції оператора
Діапазон робочих температур:
від -60°C до +60°C
розміри:
200x200x40 мм
Вага:
Вага: 0.75 кг
Колір корпусу:
білий
Необхідні комплектуючі для встановлення та підключення (купуються окремо):
Коаксіальний кабель із опором 50 або 75 Ом:
2 шт. (рекомендована довжина трохи більше 10 м)
Кабельний конектор F-male:
4 шт.
Пігтейл із роз'ємом CRC9, SMA або TS9:
2 шт.

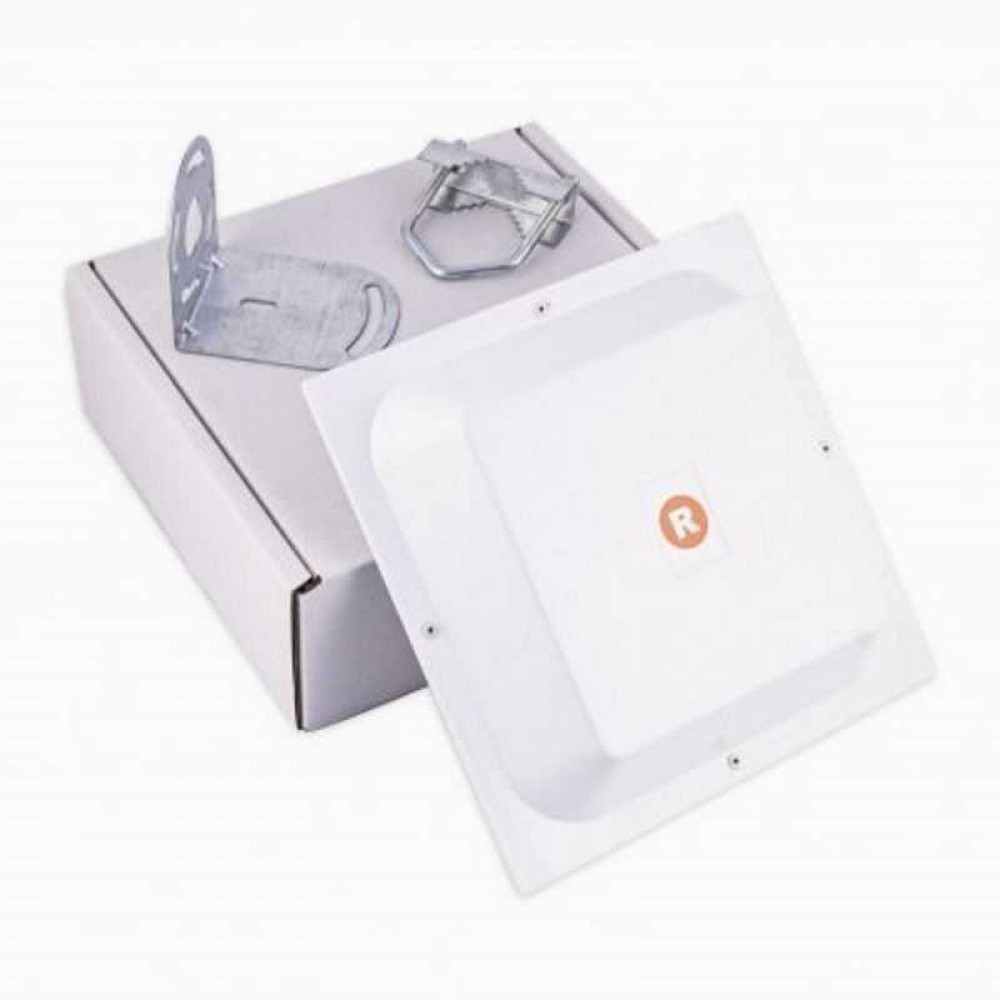

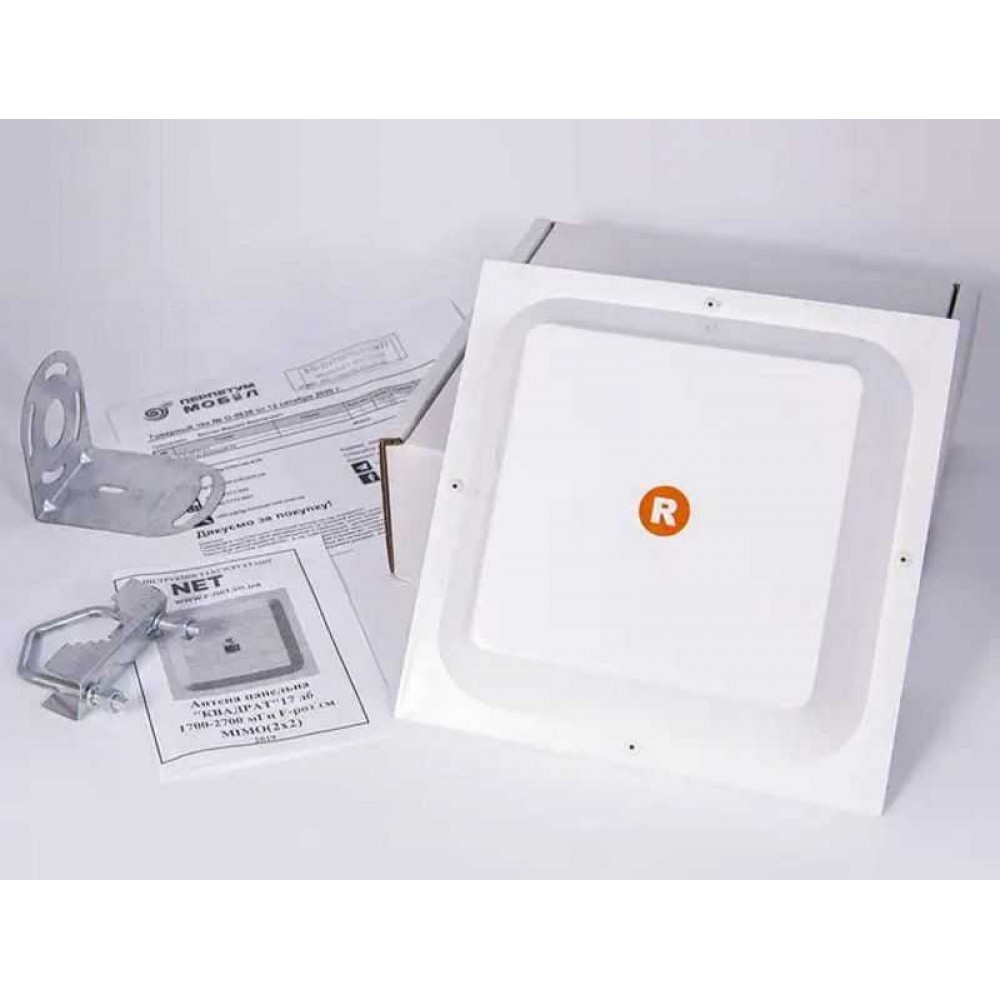

Комплект поставки:
Антена:
1 шт.
Комплект кріплення на щоглу:
1 шт.
Комплект документації (посібник користувача, гарантійний талон тощо):
1 шт.
Гарантія:
Офіційна від виробника:
12 місяців
Відгуки
0 / 5
середній рейтинг товару
0
0
0
0
0

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді
Анатолий
23 червня (04:49)

Почему на антенне стоят два 75 омных разъема F-female,а в описании антенны указано,что входное сопротивление 50 Ом.Вы завлекаете покупателей хорошими техническими характеристиками антенны,или просто обманываете?Напишите корпус на заклёпках или саморезах?

Відповідь адміністратора

Вітаємо. Якщо ви уважно читали сторінку товару, то там написано, цитую "Вказана на сторінці даного товару інформація, а саме: колір, фото, опис, технічні характеристики, гарантійний термін, комплектація і т.п., можуть відрізнятися від реальних, так як виробник може вносити зміни в товар без попереднього повідомлення, а вказана інформація на даній сторінці може виявитися застарілою. Тому, для запобігання конфліктних ситуацій, просимо Вас звертатися до менеджера, для отримання актуальної інформації по конкретному товару. Дякуємо за розуміння."

Стосовно вашого питання. Ми не є виробником даних антен, виробник вказаний на сторінці товару. Якщо взяти паспорт від виробника на таку антену з тими ж F роз'ємами, але заявленим посиленням в 15 dbi, дивіться тут:

https://save.com.ua/index.php?route=product/product/downloadproductpage&download_id=194

виробник вказує в паспорті вхідний опір 50 Ом.

Стосовно інформації на сайті виробника. Інформація вже відредагована і виробником вказано 75 Ом. Відповідно інформацію на нашому сайті, також відредагували! Дякуємо що звернули увагу. Але потрібно розуміти, що інформація на сайт по багатьох товарах вноситься автоматично, з джерел наданих виробником/постачальником, тому можуть бути неточності.

Стосовно питання - чому виробники ставлять F роз'єми в свої вироби? Тут ми не маємо конкретної відповіді. Але якщо припустити, то напевно тому що вони дешевші від N роз'ємів, при цьому ті ж F досить прості в використанні, що спрощує виготовлення кабелів для антен в домашніх умовах, тому що в більшості користувачів немає відповідного інструменту для обтиснення і пайки. Чи впливає це на якість роботи таких антен? Як показують дослідження тих же виробників і купа проведених тестів, які можна знайти в YouTube - на потужностях, на яких працює домашнє 4G обладнання (роутери, модеми) цей вплив дуже незначний, в межах статистичної похибки вимірів.

Стосовно практики. При правильному виборі і встановленні, антени з F роз'ємами і навіть підключені нормальним 75 Ом кабелем невеликої довжини, добре працюють і виконують поставлену на них задачу. Стосовно підбору антен і дискусії про 50 чи 75 Ом, ось стаття:
https://save.com.ua/statti/kak-vybrat-3g4g-antennu-dlya-mobilnogo-interneta

Тому можна сказати, що основна переваги антени з F роз'ємами, котра буде підключена кабелем 75 Ом, це дешевизна такого рішення, простота інсталяції і задовільний результат! Ті ж тести показують, що така ж антена з 50 Ом роз'ємами і підключена правильним 50 Ом кабелем не дасть настільки краще результати, щоб виправдовувало вартість такого рішення. Але ситуації бувають різні, тому хочете отримати результат - звертайтесь до відповідних спеціалістів!

Стосовно корпусу антени. Купол антени зафіксований на рефлекторі 4-ма заклепками, при цьому всі стики проклеяні герметиком, що повинно убезпечити від потрапляння вологи всередину.

Сподіваємося ми дали розгорнуту і зрозумілу відповідь на ваше питання. Якщо ж питання залишилися - зверніться будь-ласка до менеджера, він зможе надати додаткові фото того чи іншого товару, допомогти в виборі та відповісти на Ваші питання. Дякуємо.
